شیر فرمان

در خودروهای مدرن مجهز به سیستم فرمان هیدرولیکی، عملکرد دقیق و روان فرمان نقش اساسی در ایمنی، راحتی و تجربه رانندگی دارد. یکی از مهم‌ترین اجزای این سیستم، شیر هیدرولیک فرمان است. این قطعه وظیفه کنترل جریان روغن هیدرولیک را بر عهده دارد و با تنظیم هوشمندانه فشار و جهت جریان، هماهنگی لازم بین چرخش فرمان و حرکت چرخ‌ها را فراهم می‌سازد. مقاله حاضر به صورت جامع و تخصصی به معرفی، عملکرد، اجزا، علائم خرابی و روش‌های نگهداری شیر هیدرولیک فرمان می‌پردازد.

شیر فرمان چیست

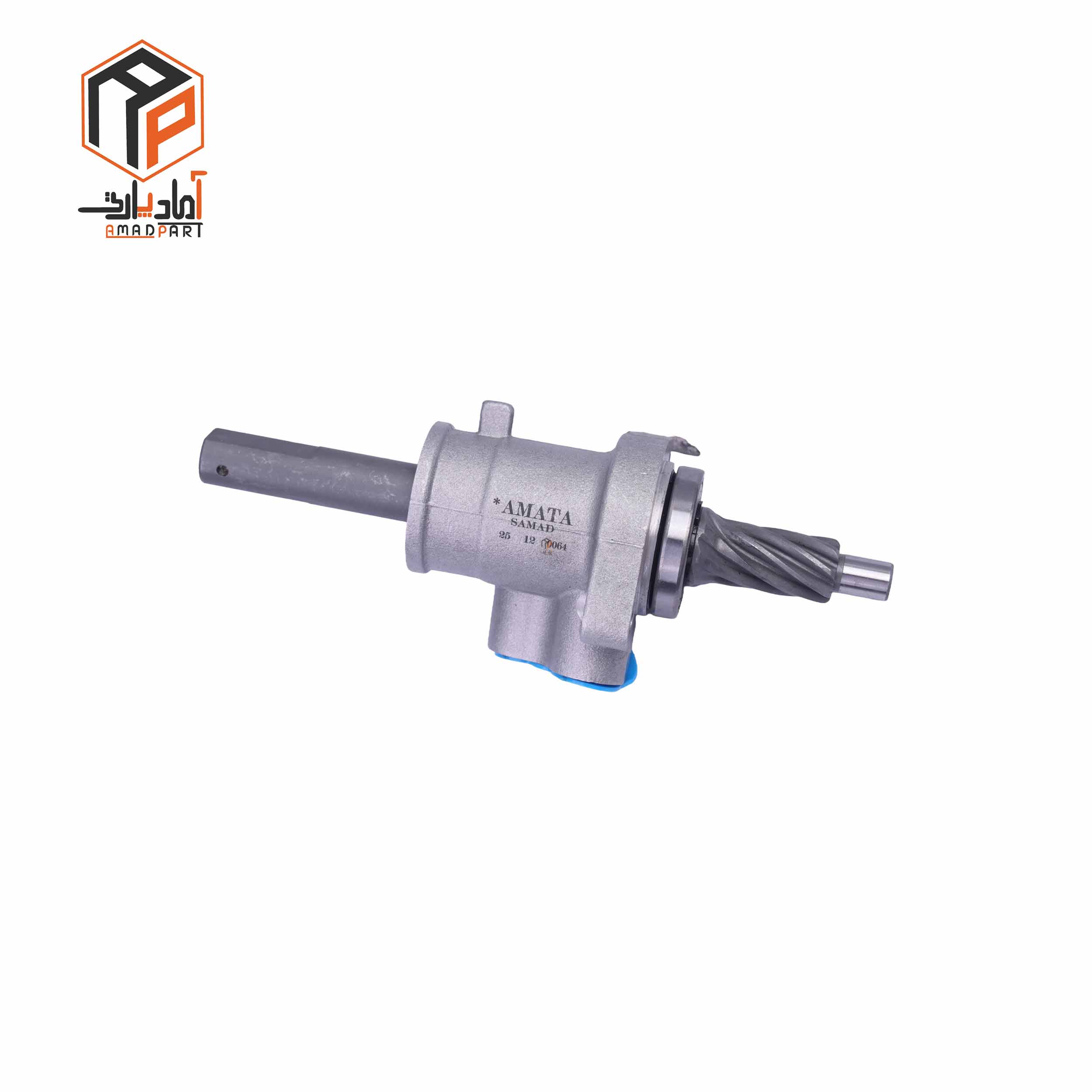

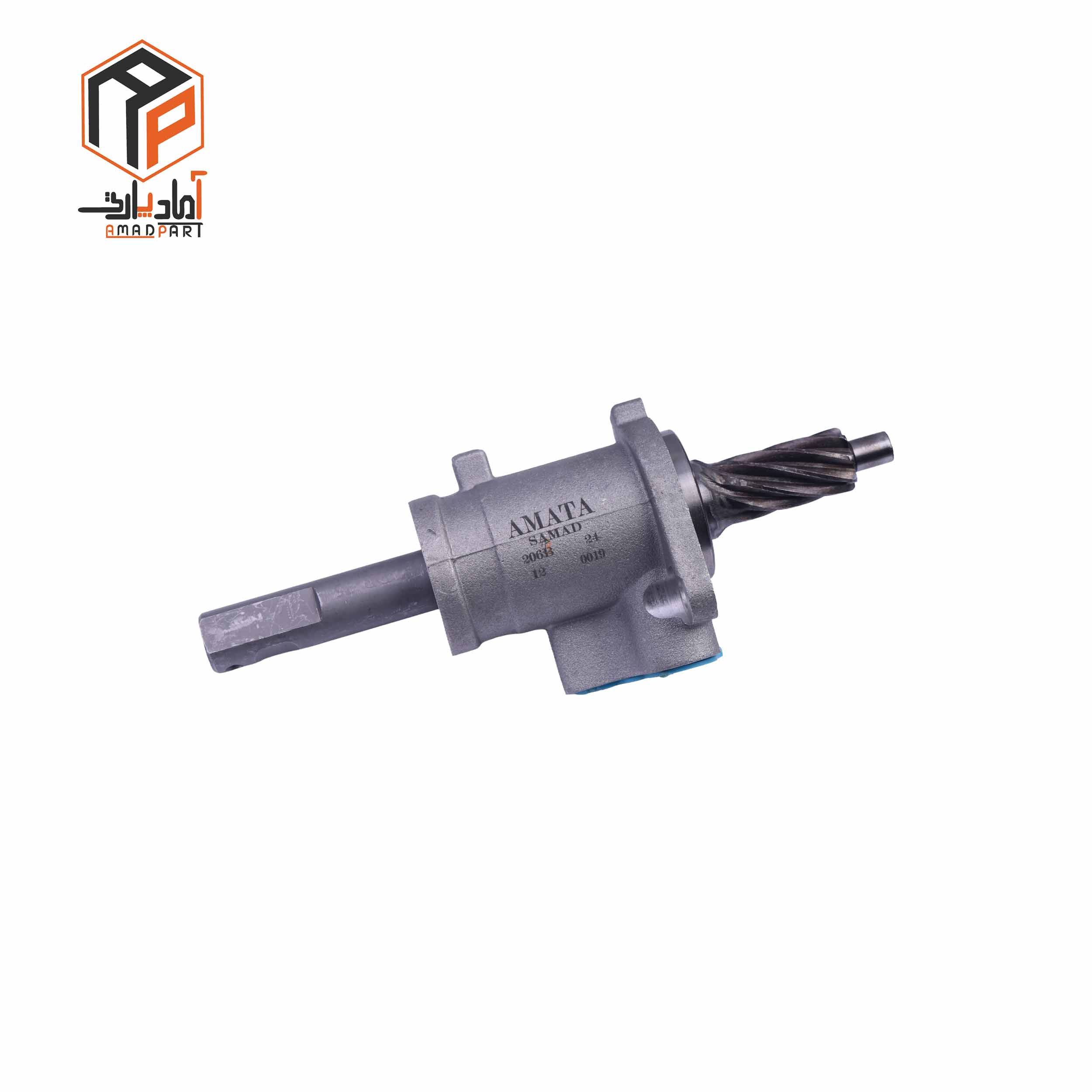

شیر هیدرولیک فرمان (Hydraulic Steering Valve) یا شیر کنترل فرمان، یک قطعه مکانیکی-هیدرولیکی است که در داخل جعبه فرمان خودرو قرار دارد و مسئول مدیریت و هدایت جریان روغن تحت فشار به سمت جک هیدرولیک می‌باشد. با چرخش فرمان توسط راننده، شیر فرمان باز یا بسته شده و مسیر عبور روغن را به یکی از دو سمت جک هدایت می‌کند. این تغییر جهت جریان، باعث حرکت پیستون داخل جک و در نتیجه چرخش چرخ‌های جلو می‌شود.

نقش شیر فرمان در سیستم هیدرولیکی خودرو

در سیستم فرمان هیدرولیکی، سه جزء اصلی وجود دارد:

• پمپ هیدرولیک
• جک هیدرولیک فرمان
• شیر هیدرولیک فرمان

شیر فرمان به‌عنوان واسط میان پمپ و جک عمل می‌کند. در حالت عادی و بدون چرخش فرمان، روغن از طریق شیر به مدار برگشت بازمی‌گردد. اما زمانی که راننده فرمان را می‌چرخاند، شیر تغییر وضعیت می‌دهد و فشار روغن را به یکی از دو سمت پیستون در جک منتقل می‌کند. در واقع، این شیر مسئول کنترل و جهت‌دهی به نیروی تولیدشده توسط پمپ هیدرولیک است.

نحوه عملکرد شیر هیدرولیک فرمان

سیستم فرمان هیدرولیکی طوری طراحی شده که حتی در سرعت‌های پایین، چرخاندن فرمان آسان باشد. درون شیر فرمان، یک شافت مرکزی قرار دارد که با چرخش فرمان، این شافت نیز می‌چرخد. با چرخش شافت، دریچه‌های داخلی یا سوپاپ‌ها باز و بسته شده و روغن را به سمت مناسب هدایت می‌کنند.

اگر فرمان به سمت چپ چرخانده شود، شیر اجازه می‌دهد روغن از پمپ به سمت چپ جک برود و سمت راست آن تخلیه شود؛ بالعکس در چرخش به سمت راست اتفاق می‌افتد. این تغییرات بسیار سریع و دقیق اتفاق می‌افتند و فرمان‌پذیری دقیق خودرو را تضمین می‌کنند.

اجزای داخلی شیر هیدرولیک فرمان

شیر فرمان از اجزای زیر تشکیل شده است:

• بدنه فلزی مقاوم: اغلب از آلیاژ فولاد سخت‌کاری‌شده برای مقاومت در برابر فشار بالا.
• شافت ورودی یا روتور: بخشی که به میل فرمان متصل می‌شود و حرکت آن را منتقل می‌کند.
• سوپاپ‌ها و پورت‌های کنترل روغن: برای تغییر مسیر و تنظیم فشار.
• اورینگ‌ها و کاسه‌نمدها: جهت آب‌بندی و جلوگیری از نشت روغن.
• فنرها و میله‌های تعادل: برای بازگشت خودکار شیر به حالت تعادل.
• سنسور فشار (در برخی مدل‌ها): برای کمک به سیستم کنترل الکترونیکی.

تفاوت شیر هیدرولیک فرمان با شیر فرمان برقی

در سیستم‌های برقی، به‌جای شیر مکانیکی، از موتور برقی و کنترلر دیجیتال استفاده می‌شود. این نوع سیستم‌ها دقت بالاتری دارند، اما در خودروهای اقتصادی، شیر هیدرولیک همچنان پرکاربرد است به دلیل:

• هزینه کمتر
• ساختار ساده‌تر
• تعمیر و نگهداری آسان‌تر

علائم خرابی شیر فرمان هیدرولیک

شیر فرمان نیز مانند سایر قطعات مکانیکی ممکن است به دلایل مختلفی دچار خرابی یا اختلال در عملکرد شود. برخی از نشانه‌های رایج عبارت‌اند از:

 سفت شدن فرمان

یکی از اولین نشانه‌های خرابی شیر فرمان، سخت شدن چرخش فرمان در هنگام حرکت یا درجا است. این حالت معمولاً به دلیل گیر کردن سوپاپ‌های داخلی یا افت فشار روغن رخ می‌دهد.

 نشت روغن از اطراف شیر

مشاهده روغن روی جعبه فرمان یا کف پارکینگ می‌تواند نشانه‌ای از خرابی کاسه‌نمدهای داخلی شیر یا ترک برداشتن بدنه باشد.

 فرمان با تأخیر عمل می‌کند

اگر هنگام چرخاندن فرمان، پاسخ چرخ‌ها با کمی تأخیر همراه باشد، احتمالاً سوپاپ‌ها در موقعیت مناسب عمل نمی‌کنند یا مسیر روغن دچار گرفتگی شده است.

 صداهای غیرعادی هنگام چرخاندن فرمان

صدای ناله، تق‌تق یا فش‌فش می‌تواند نشانگر وجود هوا در سیستم یا مشکل در عملکرد شیر باشد.

 عملکرد ناهماهنگ در چرخش چپ و راست

اگر فرمان در یک جهت نرم‌تر از جهت دیگر باشد، ممکن است یکی از مسیرهای روغن دچار انسداد یا نشتی شده باشد.

دلایل خرابی شیر فرمان

دلایل متعددی می‌تواند موجب خرابی این قطعه حساس شود:

• استفاده از روغن ناسازگار یا بی‌کیفیت
• ورود آلودگی یا هوا به سیستم
• پوسیدگی داخلی در اثر عمر بالا یا خوردگی
• فشار بیش از حد ناشی از قفل کردن فرمان در حالت ایستاده
• ضربه یا تصادف شدید به جعبه فرمان

روش‌های جلوگیری از خرابی شیر فرمان

نگهداری صحیح و بررسی دوره‌ای سیستم هیدرولیک می‌تواند عمر مفید شیر فرمان را به شکل قابل توجهی افزایش دهد. برخی از اقدامات پیشگیرانه عبارت‌اند از:

• استفاده از روغن توصیه‌شده توسط کارخانه
• تعویض دوره‌ای روغن هیدرولیک
• جلوگیری از چرخاندن فرمان در حالت توقف کامل
• بازبینی دوره‌ای اتصالات و شیلنگ‌های سیستم
• بررسی صدای فرمان در سرویس‌های دوره‌ای

تعمیر یا تعویض شیر فرمان؟

در صورتی که خرابی مربوط به نشتی‌های جزئی یا گرفتگی داخلی باشد، شیر فرمان قابل تعمیر خواهد بود. در این موارد، مکانیک می‌تواند با تعویض اورینگ‌ها یا شست‌وشوی سوپاپ‌ها مشکل را برطرف کند. اما در صورت شکستگی، پوسیدگی یا عملکرد نامتقارن شدید، تعویض کامل شیر توصیه می‌شود.

هزینه تعمیر یا تعویض شیر هیدرولیک فرمان

هزینه تعمیر یا تعویض شیر فرمان به نوع خودرو، برند قطعه و میزان آسیب‌دیدگی بستگی دارد. در خودروهایی مثل پژو ۴۰۵، سمند یا پارس، هزینه تعویض شیر به طور متوسط بین ۱ تا ۲.۵ میلیون تومان است (تا سال ۱۴۰۴). البته استفاده از قطعات اصلی در مقایسه با قطعات متفرقه، دوام بسیار بیشتری دارد.

بررسی وضعیت شیر فرمان در خودروهای ایرانی

در خودروهایی مانند پژو ۴۰۵، سمند، پژو پارس و دنا، سیستم فرمان هیدرولیکی به‌طور گسترده مورد استفاده قرار گرفته است. در این خودروها، شیر فرمان عمدتاً از نوع دوطرفه ساده بوده و درون جعبه فرمان نصب می‌شود. این نوع طراحی ساختار ساده‌ای دارد اما در صورت استفاده ناصحیح از سیستم، مستعد خرابی است.

ارتباط شیر فرمان با سایر اجزای سیستم

عملکرد دقیق شیر هیدرولیک فرمان مستقیماً به سلامت سایر اجزای سیستم مرتبط است:

• پمپ هیدرولیک: فشار مورد نیاز را فراهم می‌کند؛ اگر ضعیف شود، شیر درست کار نمی‌کند.
• مخزن روغن: باید همیشه پر و تمیز باشد.
• جک هیدرولیک: مصرف‌کننده اصلی روغن و حرکت‌دهنده چرخ‌ها است.

بنابراین در صورت خرابی شیر، بررسی کامل سیستم پیشنهاد می‌شود.

خرید شیر  فرمان در شیراز

شیر هیدرولیک فرمان به‌عنوان قلب سیستم کنترل فرمان، نقش بسیار مهمی در فرمان‌پذیری، دقت و نرمی حرکت خودرو دارد. شناخت عملکرد این قطعه، علائم خرابی و رعایت اصول نگهداری می‌تواند به افزایش عمر مفید سیستم فرمان کمک کرده و از بروز مشکلات پرهزینه جلوگیری کند. در صورت مشاهده نشانه‌هایی مانند سفت شدن فرمان یا نشت روغن، بهتر است در اسرع وقت به بررسی سیستم بپردازید. استفاده از روغن باکیفیت، سرویس دوره‌ای و پرهیز از فشار بی‌مورد بر سیستم، مهم‌ترین عوامل در جلوگیری از خرابی شیر فرمان هستند.

با توجه به تأثیر مستقیم شیر فرمان بر ایمنی و کیفیت رانندگی، اهمیت زیادی دارد که همیشه این قطعه در وضعیت سالم نگه داشته شود.
