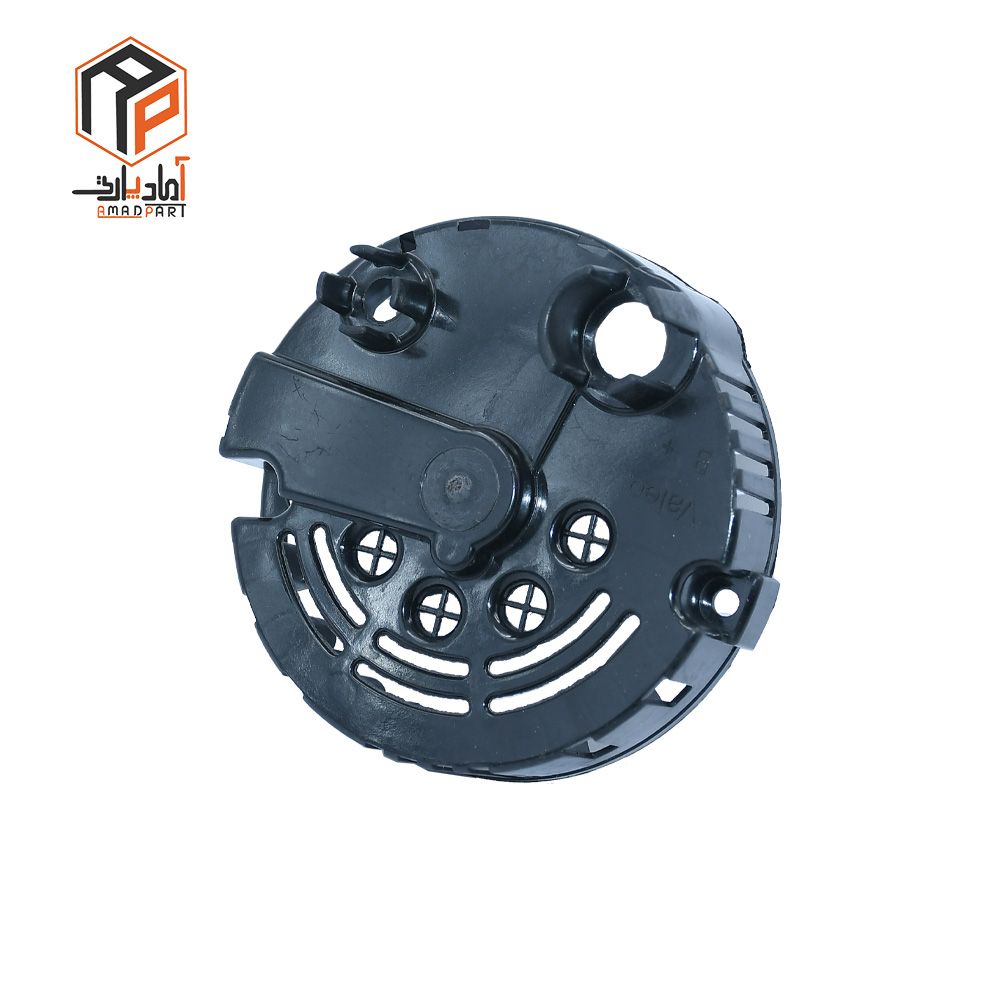

قاب ته دینام خودرو

دینام خودرو به عنوان قلب سیستم شارژ اتومبیل، متشکل از چندین قطعه اساسی است که هر یک نقش کلیدی در کیفیت شارژ و عمر مفید سیستم ایفا می‌کنند. در این میان، قاب ته دینام یا همان کاور انتهایی دینام، نه‌تنها محل تکیه‌گاهی برای بسیاری از اجزای حیاتی دینام است، بلکه نقش محافظت‌کننده، اتصالی و دفع حرارت آن اجتناب‌ناپذیر خواهد بود. بسیاری از مالکان و حتی تعمیرکاران با نگاه ساده‌انگارانه، قاب ته دینام را صرفاً یک پوسته فلزی یا پلاستیکی می‌پندارند، اما در عمل مهندسی این قطعه و وظایفش بسیار فراتر از این تصور است.

تکنولوژی ساخت قاب ته دینام

توسعه و طراحی قاب ته دینام از دیرباز دستخوش تغییرات عمده بوده تا علاوه بر مقاومت مکانیکی، نیازهای جدید نظیر دفع حرارت، مقاومت در برابر لرزش، کاهش وزن و تسهیل فرآیند تعمیرات را فرهم آورد.

 جنس قاب ته دینام

آلومینیوم دایکاست (Die Cast Aluminium):پرکاربردترین آلیاژ در ساخت قاب ته دینام است چرا که آلومینیوم خواص مکانیکی مناسب، وزن پایین و ضریب انتقال حرارت عالی دارد. در عین استحکام، سبک‌وزن است و مانع تحمیل وزن اضافی به بدنه خودرو می‌شود.
چدن خاکستری و فولاد: در دینام‌های سنگین و صنعتی، چدن و فولاد برای افزایش استحکام در برابر ضربه، فشار و سایش به‌کار می‌روند.
مواد کامپوزیت و پلاستیک مقاوم: در برخی دینام‌های جدید خودروهای هیبریدی یا الکتریکی جهت کاهش وزن، از مواد پلی‌آمید تقویت‌شده یا پلاستیک‌ فشرده مهندسی استفاده می‌شود.

 تکنیک‌های ساخت و پردازش

• دایکاست (ریخته‌گری تحت فشار): ذوب و تزریق آلومینیوم در قالب با دقت بالا برای ایجاد قالبی یک‌تکه، مستحکم و یکنواخت، رایج‌ترین روش تولید این قطعه است.
• ماشین‌کاری دقیق (CNC): پس از ریخته‌گری، نواحی تحمل بار و محل نشستن بلبرینگ‌ها و بوش‌ها توسط دستگاه‌های CNC پرداخت و پولیش می‌شوند تا کمترین میزان اصطکاک و بیشترین دوام تحقق یابد.
• پوشش‌دهی سطوح: برخی مدل‌ها به‌منظور مقابله با اکسیداسیون، خوردگی و زنگ‌زدگی، سطوح قاب ته دینام را با لایه‌های ضدزنگ (آنودایزینگ) پوشش می‌دهند.
• نصب قطعات الحاقی: جایگاه‌هایی برای نصب دیود، آفتامات، زغال، جازغالی و سیم‌پیچ‌های انتهایی روی قاب ته دینام پیش‌بینی و تقویت می‌شوند.

طراحی مهندسی قاب

• شکاف‌های تهویه (Ventilation Windows): طراحی روزنه‌های باز برای عبور جریان هوا و دفع حرارت داخلی دینام، به صورت شیارهای شعاعی یا دایره‌ای.
• شکل‌دهی فین‌دار (Finned): شیارهای ریز یا پره‌های خنک‌کننده جهت افزایش سطح انتقال حرارت و بهبود جریان هوا مخصوصاً در دینام‌های پرتوان.
• افزودن بوش و بلبرینگ (Bearing/Brush Mounts): قرارگیری صحیح بلبرینگ انتهایی (یا بوش) برای محور روتور و همچنین محفظه‌های نصب جازغالی و زغال.

کاربرد قاب ته دینام در خودرو

قاب ته دینام یکی از اصلی‌ترین اجزای سازنده پوسته دینام است که دو نقش اساسی دارد: تأمین ساختار مکانیکی و حفاظت از اجزای داخلی دینام.

نقش مکانیکی:

تثبیت شفت دینام:قاب ته دینام معمولاً محل نصب بلبرینگ یا بوش ته محور روتور است. وظیفه این بلبرینگ یا بوش، ثابت نگه‌داشتن محور چرخشی روتور، جلوگیری از لرزش و برهم خوردن تراز داخلی دینام می‌باشد.
حفظ آرایش سیم‌پیچ‌ها و قطعات:قاب ته دینام با ایجاد یک اسکلت محکم، سیم‌پیچ استاتور، جازغالی، زغال، آفتامات و پل دیود را در چینش دقیق خود نگه می‌دارد و مانع جابه‌جایی یا ترک خوردن آن‌ها تحت تأثیر لرزش یا ضربات محیطی می‌شود.

 نقش الکتریکی و حفاظتی:

محافظت از مدارهای حساس:بسیاری از اجزای الکترونیکی مانند دیودها، آفتامات، جازغالی و سیم‌کشی‌ها در فضای قاب ته دینام قرار می‌گیرند و این قاب با جلوگیری از ورود گرد و غبار، رطوبت یا اجسام خارجی از آسیب به مدارها پیشگیری می‌کند.
نقش در خنک‌کاری:بسیاری از قاب‌های ته دینام با طراحی خاص و مجراهای عبور هوا، گرمای ایجاد شده در دینام را سریع‌تر دفع می‌کنند و درجه حرارت داخلی را کاهش می‌دهند که مستقیماً بر طول عمر دیود، آفتامات و زغال تأثیرگذار است.

پشتیبانی از نصب قطعات جانبی:

نصب ته کاردانی خودرو:قاب ته دینام محلی برای نصب سیم‌پیچ استاتور، جازغالی و حتی در برخی طراحی‌ها محل اتصال سنسور دور موتور است.
پشتیبانی از سیستم تهویه داخلی:بستری مناسب برای تعبیه پره‌های داخلی فن و کانال‌های عبور جریان هوا به‌ویژه در دینام‌های صنعتی و دیزلی.

نحوه عملکرد قاب ته دینام؛ از ساختار تا نقش عملیاتی

قاب ته دینام به دلیل جایگاه استراتژیک خود در انتهای دینام، تأثیر مستقیمی بر عملکرد صحیح دینام دارد. در زمان کار دینام، محور روتور با سرعت بالا می‌چرخد و بارهای مکانیکی و ارتعاشات متعددی به اجزای داخلی وارد می‌شود. قاب ته دینام به شکل زیر عمل می‌کند:

• پشتیبانی کامل محور روتور

بلبرینگ یا بوش داخل قاب، وزن و فشار محور روتور را بدون ایجاد اصطکاک یا لرزش اضافه تحمل می‌کند.

• مهار و تثبیت اجزای جانبی:

اجزایی مانند جازغالی، زغال و دیود روی قاب ته مونتاژ و توسط آن به‌صورت محکم و دقیق تراز می‌شوند.

• ایجاد مدار حفاظتی:

قاب ته دینام محافظ فیزیکی مناسبی دربرابر آب، گرد و غبار، ذرات فلزی و دیگر آسیب‌های محیطی فراهم می‌آورد.

• افزایش بهره‌وری حرارتی:

پراکندگی حرارت تولید شده توسط روتور، دیود و سیم‌پیچ ته دینام از طریق شیارها و کانال‌های تعبیه شده روی قاب تسهیل می‌شود.

• پشتیبان مدار اتصال زمین:

در بسیاری از مدل‌ها قاب ته دینام به عنوان بخش مهم مدار اتصال بدنه یا زمین (Earth/Ground Circuitry) ایفای نقش نموده و در کنترل نویزهای الکترونیکی مؤثر است.

• هماهنگی با سنسورها یا تجهیزات جانبی:

در دینام‌های پیشرفته امروز ممکن است سنسوری مانند سنسور دور یا Hall Effect Sensor مستقیماً روی قاب ته نصب شود تا اطلاعات لازم را برای ECU ارسال کند.

تفاوت قاب ته دینام در کلاس‌های مختلف خودرو

طراحی و خصوصیات فنی این قطعه متناسب با کلاس و کاربری خودرو کاملاً متفاوت است و هر تولیدکننده استانداردهای خاص خود را دنبال می‌کند:

خودروهای سواری (سبک)

ابعاد کوچک‌تر، وزن کمتر،
عمدتاً از آلومینیوم دایکاست با پوشش ساده،
تهویه محدود و طراحی جمع‌وجور،
امکان حمل یک یا دو بلبرینگ (در برخی مدل‌ها بوش ته).

خودروهای نیمه‌سنگین (کامیونت، پیکاپ، مینی‌بوس)

ضخامت بیشتر، استفاده ترکیبی از آلومینیوم با تقویت‌کننده‌های فولادی یا پلاستیک مقاوم،
ظرفیت بیشتر برای تحمل حرارت و فشار،
طراحی فین‌دار (پره‌ای) و منافذ تهویه بزرگ‌تر.

خودروهای سنگین و صنعتی (اتوبوس، کامیون، ماشین‌آلات راهسازی)

ابعاد و وزن بالا، مواد مقاوم‌تر (چدن یا فولاد را همراه با آلومینیوم)،
توان بالا در تحمل ارتعاش، فشار و شوک‌های مکانیکی،
سیستم‌های تهویه پیچیده‌تر، حفره‌هایی برای نصب سنسور و واحدهای جانبی،
نصب بیرونی بسیاری از اجزا و در برخی موارد ماژولار بودن قاب جهت تسهیل تعمیرات میدانی.

دلایل خرابی قاب ته دینام

در میان قطعات کلیدی و پراهمیت سیستم شارژ خودرو، قاب ته دینام جایگاهی ویژه دارد؛ قطعه‌ای که استحکام، پایداری و طول عمر دینام خودرو تا حد زیادی وابسته به کیفیت ساخت و اصالت آن است. از دلایل رایج خرابی قاب ته دینام به شرح زیر ست:

• ضربه و تصادف:

وارد شدن ضربه شدید به دینام یا بروز حادثه در جلو و ته خودرو شامل شکستگی، تاب برداشتن یا له‌شدگی قاب می‌شود.

• پیری و فرسودگی مواد:

در اثر ارتعاش، حرارت دائمی، تغییرات شدید دمایی و گذشت زمان، آلومینیوم یا پلاستیک قاب ترد و شکننده شده و ریزترک‌هایی پیدا می‌کند.

• زنگ‌زدگی و خوردگی:

ورود آب و رطوبت به داخل دینام، به‌ویژه در مدل‌های آهنی یا چدنی باعث خوردگی سطح داخلی و خارجی قاب شده و استحکامش را تضعیف می‌کند.

• اتمام عمر بلبرینگ یا بوش داخل قاب:

اگر بلبرینگ ته دینام سفت یا لقی پیدا کند، بار اضافی به قاب وارد می‌شود که نتیجه آن شکستن جایگاه و آسیب به خود قاب است.

• استفاده از قطعه متفرقه و بی‌کیفیت:

قاب‌های نااصل یا غیر استاندارد موجود در بازار، غالباً فاقد حرارت پذیری مناسب، استحکام لازم، ضخامت کافی و تحمل ضربات هستند و در مدت کوتاه تاب برمی‌دارند یا ترک می‌خورند.

• پوسیدگی یا ذوب بر اثر حرارت بیش از حد:

خرابی سیستم تهویه، گیرپاژ روتور و جازغالی یا اتصالی الکتریکی شدید، موجب افزایش دما و حتی آب شدن یا تغییر شکل قاب می‌شود.

• بسته شدن نامناسب یا پیچ‌شدگی زیاد:

در صورت نصب غیراصولی هنگام سرویس یا ضربه زدن بیش از حد هنگام تعویض دینام، قاب ته می‌تواند ترک یا تاب بردارد.

علائم خرابی قاب ته دینام

• صدای غیرعادی (خرخر یا سوت) در هنگام کار دینام، به دنبال جابجایی محور،
• نشت روغن از اطراف بلبرینگ ته،
• لقی محسوس و لرزش رشته دینام،
• مشاهده قطعات شکسته یا خراشیده هنگام باز کردن،
• ورود گرد، غبار و اجسام خارجی به دینام،
• عدم عملکرد صحیح جازغالی یا زغال دینام و بروز جرقه،
• مشاهده تاب‌خوردگی یا شکستگی در بدنه بیرونی قاب ته دینام.

زمان مناسب تعویض قاب ته دینام

• در صورت شکستگی، ترک خوردن یا تاب برداشتن مشهود
• تعویض فوری برای جلوگیری از آسیب به دیگر بخش‌های دینام.
• همزمان با تعویض یا تعمیر اساسی دینام
• به‌ویژه زمانی که دینام باز می‌شود (مثلاً برای سرویس زغال، تعویض دیود یا بلبرینگ)، سلامت قاب را بررسی و در صورت مستهلک بودن، تعویض نمایید.
• هنگام تعویض بلبرینگ ته اگر جایگاه لق شده باشد
• هرگونه لقی، ساییدگی یا خرابی جای بلبرینگ/بوش به معنای احتیاج به تعویض قاب ته است.
• در صورت زنگ‌زدگی شدید و پیشرفته
• چون خوردگی داخلی می‌تواند منجر به قطع مدار زمین یا اختلال خنک‌کاری اجزا شود.
• در بازه‌های پیشنهادی کارخانه سازنده
• تولیدکنندگان معتبر معمولا عمر مفید قاب ته دینام را بین ۸ تا ۱۵ سال بسته به مدل خودرو و کاربری تعیین می‌کنند.

در نهایت، قاب ته دینام پیوندی میان استحکام سازه‌ای و راندمان الکتریکی دینام است که در صورت انتخاب و نگهداری صحیح، ضامن عمر طولانی و کارکرد بی‌دردسر سیستم شارژ خودرو خواهد بود.
