مهره آب (فشنگی آب)

در دنیای فناوری خودرو، سنسورها نقشی کلیدی در افزایش هوشمندی، بازدهی و ایمنی ایفا می‌کنند. یکی از مهم‌ترین و حیاتی‌ترین سنسورهای موتور، سنسور دمای آب یا سنسور ECT (Engine Coolant Temperature Sensor) است. این قطعه کوچک اما پُراهمیت، حتی برای خودروهای امروزی با وجود سامانه‌های پیچیده، همچنان از ارکان اصلی نگهداری و عملکرد صحیح پیشرانه به‌حساب می‌آید.

تعریف فشنگی یا مهره آب

سنسور دمای آب یا اصطلاحاً سنسور ECT، قطعه‌ای الکترونیکی است که دمای مایع خنک‌کننده (آب رادیاتور) را در مدار خنک‌کاری موتور اندازه‌گیری می‌کند و این داده را به واحد کنترل موتور (ECU/ECM) ارسال می‌نماید. هدف اصلی این سنسور، اطلاع رسانی دقیق به ECU درباره میزان گرمای موتور است تا بر اساس آن، سیستم‌های مختلف خودرو مانند تزریق سوخت، زمان جرقه، فعال‌سازی فن رادیاتور و حتی نمایش دمای موتور به راننده را مدیریت کند.

سنسور دمای آب معمولاً روی سرسیلندر یا هوزینگ آب نزدیک به ترموستات بسته می‌شود تا دقت اندازه‌گیری بهینه باشد و تغییرات دما را به لحظه مخابره کند.

اهمیت و کاربردهای سنسور دمای آب

نقش سنسور دمای آب در خودروهای نوین، بسیار گسترده و فراتر از نمایش دمای موتور روی صفحه کیلومتر است. برخی از کاربردهای حیاتی این قطعه عبارت‌اند از:

• کنترل مقدار و زمان تزریق سوخت:

بر اساس دمای موتور، ECU تصمیم می‌گیرد سوخت بیشتری (زمان سرد شدن موتور) یا کمتری (در دمای کاری مطلوب) تزریق کند.

• تنظیم زمان جرقه‌زنی:

دمای بالا یا پایین موتور مستقیماً بر زمان‌بندی جرقه تأثیر می‌گذارد و برای جلوگیری از احتراق ناقص یا ضربه زدن موتور بسیار مهم است.

• مدیریت عملکرد فن رادیاتور:

سنسور فرمان روشـن و خاموش شدن فن خنک‌کننده را صادر می‌کند تا از داغ شدن بیش‌ازحد موتور جلوگیری شود.

• فرمان روشن شدن چراغ اخطار دما و آلارم حرارت:

اگر دما از حد مجاز عبور کند، ECU چراغ هشدار را فعال می‌کند یا دستگاه‌های ایمنی دیگر را وارد عمل می‌سازد تا به ‌راننده هشدار داده شود.

•  تأثیر روی سیستم‌های جانبی مثل گیربکس اتوماتیک، کروز کنترل، کنترل آلودگی و کاتالیزور:

در خودروهای مدرن، دمای آب یکی از ورودی‌های حیاتی برای عملکرد صحیح این سامانه‌هاست.

• کنترل دور آرام (Idle):

زمانی که دمای موتور پایین است، دور موتور خودکار بالا نگه داشته می‌شود تا پیشرانه سریع‌تر به دمای کاری برسد.

• افزایش عمر قطعات:

مدیریت دقیق دما، مانع کارکرد موتور در دمای بالا و آسیب به واشر سرسیلندر، رینگ‌ها، پیستون و سوپاپ می‌شود.

تکنولوژی‌های به‌کار رفته در سنسور دمای آب

سنسورهای دمای آب خودرو با پیشرفت فناوری، در چند نسل و تکنولوژی تولید و عرضه شده‌اند که هر کدام امکانات و دقت مختص خود را دارند:

سنسور مقاومتی (NTC/PTC Thermistor)

شایع‌ترین فناوری سنسور دمای آب خودرو از نوع ترمیستور (Thermistor) است. در این مدل سنسور، مقاومت داخلی عنصر حساس با تغییر دما تغییر می‌کند. در اکثر خودروها از ترمیستور NTC (Negative Temperature Coefficient) استفاده می‌شود؛ یعنی با بالا رفتن دمای آب، مقاومت سنسور کاهش یافته و سیگنال متفاوت به ECU ارسال می‌شود.

ویژگی‌ها:

• قیمت مناسب
• دوام خوب
• کارکرد ساده بدون نیاز به منابع تغذیه خاص
• حساسیت به رطوبت و ضربه مکانیکی

سنسور دوبل (دو سیمه یا چهارسیمه)

برخی خودروها، به ویژه مدل‌های اروپایی و لوکس، دو سنسور مجزا یا یک سنسور واحد با دو خروجی دارند: یکی برای اطلاعات ECU و دیگری برای نمایشگر داشبورد. این مدل باعث پایداری بیشتر در داده‌ها شده و خطای سنسور را سریع‌تر آشکار می‌کند.

سنسور با رابط دیجیتال (Digital/Smart Sensor)

در خودروهای امروزی و خاصه مدل‌های با شبکه ارتباط داخلی (مثل CAN یا LIN BUS)، سنسور دمای آب پیام را به‌صورت دیجیتال و کدگذاری‌شده مخابره می‌کند. این مدل‌ها دقت بالاتر، تشخیص نویز بهتر و ارتباط پایدارتری دارند. قابلیت عیب‌یابی آنلاین و ارسال هشدار نیز فراهم است.

ویژگی‌ها:

• دقت و سرعت بالا
• قابلیت اتصال به شبکه کنترل
• نیاز به تعریف (کدینگ) در بعضی از خودروها
• قیمت بالا و حساسیت به قطعات غیراصلی

سنسور یکپارچه با ماژول حرارتی (Integrated Thermal Module)

در محصولات لوکس یا خودروهای برقی/هیبرید، اغلب دماسنج آب بخشی از ماژول هوشمند مدیریت خنک‌کاری است و سنسور دما با سنسورهای دیگر مانند دمای هوای ورودی، دمای روغن و حتی دمای باتری یکپارچه می‌شود. این مدل مستقیماً با ECU و BMS (مدیریت باتری) ارتباط دارد.

نحوه عملکرد سنسور دمای آب خودرو

سنسور معمولاً در مسیر خروجی آب از موتور (نزدیک ترموستات یا هوزینگ آب) نصب می‌شود تا دمای واقعی سیال خنک‌کننده را دریافت کند. در مدل NTC، با بالارفتن دمای آب، مقاومت سنسور کاهش می‌یابد. ECU به طور مستمر ولتاژ دو سر سنسور را اندازه می‌گیرد و با استفاده از نقشه ازپیش‌تعریف‌شده، مقدار دمای واقعی آب را محاسبه می‌کند. این مقدار به عنوان یکی از داده‌های کلیدی وارد برنامه‌های کنترلی ECU شده و در مراحل مختلف کاری، پارامترهای عملکرد موتور را تنظیم می‌کند.

در مدل‌های دیجیتال جدید، سنسور با سیگنال کدگذاری‌شده اینترنتی یا روی شبکه BUS، دما را به ECU یا BCM ارسال می‌کند و در برخی مدل‌ها اطلاعات و عیوب ثبت شده، با دیاگ (دستگاه عیب‌یاب) قابل مشاهده و بازیابی است.

تفاوت سنسور دمای آب در کلاس‌های مختلف خودرویی

خودروهای اقتصادی (ایرانی، چینی، برخی مونتاژی)

• سنسورهای ساده مقاومتی (NTC)
• سوکت دوتایی
• عمر متوسط (اگر اصلی باشد)
• فاقد قابلیت عیب‌یابی آنلاین
• فقط خروجی آنالوگ برای ECU و گاهی یک شماره دیگر برای نمایشگر
• ارزان‌قیمت و به‌سادگی قابل تعویض

خودروهای میان‌رده (برخی خارجی‌ها و مونتاژی‌های جدید)

• سنسور دو یا چهار سیمه
• دقت و پایداری بالاتر
• امکان گزارش همزمان به ECU و آمپر داشبورد
• عیب‌یابی سریعتر
• کیفیت بهتر بدنه و اتصال
• گاهی قابلیت تشخیص قطعی/اتصالی

خودروهای لوکس، خارجی و هیبرید/برقی

• سنسورهای دیجیتال یا یکپارچه با ماژول ترمال
• دقت بالا، واکنش فوق‌سریع به تغییر دما
• انتقال داده روی CAN/LIN BUS (بستر ارتباط داخلی سریع)
• قادر به ارسال هشدار و ثبت خطا
• کاملاً یکپارچه با سیستم مدیریت حرارتی و تنظیم عملکرد فن، پمپ و حتی هیتر کابین
• هزینه ساخت و تعویض به مراتب بالاتر
• اغلب نیاز به تعریف مجدد (Coding) بعد از تعویض
• تعمیر و تعویض فقط در مراکز تخصصی

دلایل خرابی فشنگی آب خودرو

• فرسودگی طبیعی

به علت کارکرد مکرر و تماس مداوم با مایع خنک‌کننده (گاهی همراه با املاح، زنگ‌زدگی یا ترکیبات شیمیایی ضدیخ)، قطعات داخلی سنسور به مرور خاصیت اولیه خود را از دست می‌دهند.

• شوک حرارتی

قرارگرفتن سنسور در معرض تغییرات دمایی ناگهانی (مانند ورود آب سرد در موتور داغ) باعث ترک‌خوردگی یا از بین رفتن عنصر داخلی می‌شود.

• ورود رطوبت یا نشتی

اگر آب یا مایع خنک‌کننده به کانکتور یا محل اتصال سنسور نفوذ کند، ممکن است مقاومت داخلی تغییر کند یا باعث زنگ‌زدگی پایه‌ها شود.

• اتصال بد یا سوکت معیوب

شل شدن یا کثیف‌شدن سوکت سنسور و یا قطعی سیمکشی موجب قطع ارتباط یا ارسال اطلاعات اشتباه به ECU می‌شود.

• استفاده از ضدیخ یا افزودنی نامرغوب

مواد غیراستاندارد ممکن است روی بدنه سنسور رسوب ایجاد کرده و سطح تماس حرارتی را کاهش دهند.

• ضربه یا تکان شدید

برخورد مستقیم ابزار، ضربه هنگام تعویض یا تصادف می‌تواند سنسور را دفرمه کند.

• استفاده از قطعات غیراصلی یا تعمیری

سنسورهای غیراستاندارد دقت پایین‌تری دارند و زودت دچار خرابی می‌شوند. نمونه‌های بازسازی‌شده یا دست‌دوم به ویژه در خودروهای خارجی ریسک بالایی دارند.

نشانه‌ها و علائم خرابی مهره آب خودرو

• افزایش ناگهانی دور آرام موتور یا کاهش غیرمنتظره آن (به‌ویژه در موتور سرد)
• روشن شدن چراغ چک موتور و ظهور کد خطا مثل ECT High/Low Circuit روی دستگاه دیاگ
• کار نکردن یا قطع‌وبصلی شدن فن رادیاتور، یا روشن ماندن دائم آن
• افزایش دمای موتور و جوش آوردن پیشرانه در حالی که آمپر دما وضعیتی متفاوت نشان می‌دهد
• سیگنال دمای غلط روی نمایشگر (مثلاً همیشه پایین یا بالا بودن درجه آب)
• سخت روشن شدن یا کپ زدن موتور زمانی که سرد است
• افزایش مصرف سوخت و کاهش چشمگیر توان موتور
• کار نکردن درست سیستم کولر در خودروهای هوشمند (دریچه‌ها باز یا بسته نمی‌شوند)
• ارسال پیغام یا هشدار مکرر بر روی نمایشگر در خودروهای لوکس
• زمان و نحوه تعویض سنسور دمای آب

چه زمانی تعویض ضروری است؟

به‌محض مشاهده نشانه‌های بالا یا ثبت خطای مرتبط در دیاگ (مانند P0115 الی P0119 برای سنسور ECT)، تعویض سنسور توصیه می‌شود. همچنین هرگاه پیشرانه بیش از اندازه داغ یا کند سرد می‌شود نیز باید بررسی و سنسور تست شود. مراحل تعویض :

• خاموش کردن کامل موتور و منتظر ماندن تا سرد شدن.
•  قطع اتصال کابل منفی باتری (در خودروهای جدید و وارداتی ضروری است).
•  تخلیه مقداری از آب رادیاتور برای جلوگیری از نشتی.
• بازکردن سوکت سنسور با احتیاط کامل.
• بازکردن سنسور با آچار مناسب (غالباً ۱۹ یا ۲۲) بدون فشار زیاد به رزوه.
• نصب سنسور اورجینال جدید و توجه به توصیه کارخانه (بررسی سالم‌بودن اورینگ یا واشر آب‌بندی).
• اتصال مجدد سوکت و پر کردن مجدد مایع خنک‌کننده در صورت لزوم.
•  روشن کردن موتور، بررسی نشتی و تست عملکرد (دمای آب و فن).
• در خودروهای هوشمند و وارداتی: تعریف سنسور جدید با دیاگ و پاک کردن کد خطا (در صورت نیاز).
• حتماً از سنسور اورجینال و باکیفیت (ایساکو، کروز، زیمنس، بوش، …) متناسب با برند و مدل خودرو استفاده کنید.
• تعویض سنسور را به خصوص در مدل‌های دیجیتال، به تعمیرکار متخصص بسپارید.
• از خراب بودن سیمکشی و سالم بودن سوکت مطمئن شوید؛ بسیاری مواقع، ایراد از سیم یا سوکت است نه سنسور.

مقایسه طول عمر و کیفیت سنسور دمای آب در کلاس‌های مختلف خودرو

سنسور دمای آب قلب پایش سلامت و عملکرد دمایی پیشرانه است. خرابی آن می‌تواند به پیامدهای جدی چون افزایش مصرف سوخت، آسیب به واشر سرسیلندر، سوختن موتور، نقص در سیستم تهویه و حتی توقف خودرو در جاده بیانجامد. بهره‌گیری از قطعات اصل و معتبر، همراه با تعویض اصولی و به‌موقع، تضمین‌کننده سلامت موتور و آسایش خاطر راننده است. هرگونه تعلل یا استفاده از سنسور غیراورجینال، ممکن است هزینه‌ای چندبرابر خرید یک سنسور اصلی روی دست مالک خودرو بگذارد.

• اقتصادی: عمر مفید ۲ تا ۵ سال بسته به کیفیت ساخت و شرایط کارکرد (گرمای جنوب ایران کاهش عمر را تسریع می‌کند). نمونه‌های اصلی مدت بیشتری دوام می‌آورند.
• میان‌رده: کیفیت ساخت بهتر، حفاظت در برابر رطوبت، قابلیت ارسال داده پایدارتر، علایم خرابی معمولا زودتر نمایان می‌شود.
• لوکس: فناوری پیشرفته (دیجیتال)، حساسیت بالاتر، ارسال هشدار و عیب‌یابی خودکار، اما نسبت به برق نامناسب و قطعات غیراصلی بسیار آسیب‌پذیرتر.
• برقی و هیبرید: سنسورهای یکپارچه و کالیبره‌شده، وابستگی کامل به بستر ارتباطی، تنها در نمایندگی و مراکز تخصصی قابل تعویض.

خرید سنسور دمای آب خودرو در شیراز

در دنیای امروز خودرو، مدیریت دقیق دمای موتور نقشی حیاتی در سلامت، کارایی و عمر مفید پیشرانه ایفا می‌کند. عملکرد صحیح موتور، مصرف بهینه سوخت، کاهش آلایندگی و حتی جلوگیری از آسیب‌های جدی به بلوک موتور و سرسیلندر، همه و همه به عملکرد درست سنسور دمای آب وابسته است. سنسور دمای آب خودرو (Water Temperature Sensor/ECT) جزو حساس‌ترین قطعات الکترونیکی پیشرانه محسوب می‌شود که با سنجش دقیق دمای آب رادیاتور اطلاعات حیاتی را به ECU و یونیت فن‌ها منتقل می‌کند. کوچک‌ترین اختلال در عملکرد این قطعه می‌تواند منجر به روشن شدن چراغ چک، افزایش مصرف بنزین، کاهش توان و حتی جوش آوردن موتور شود.

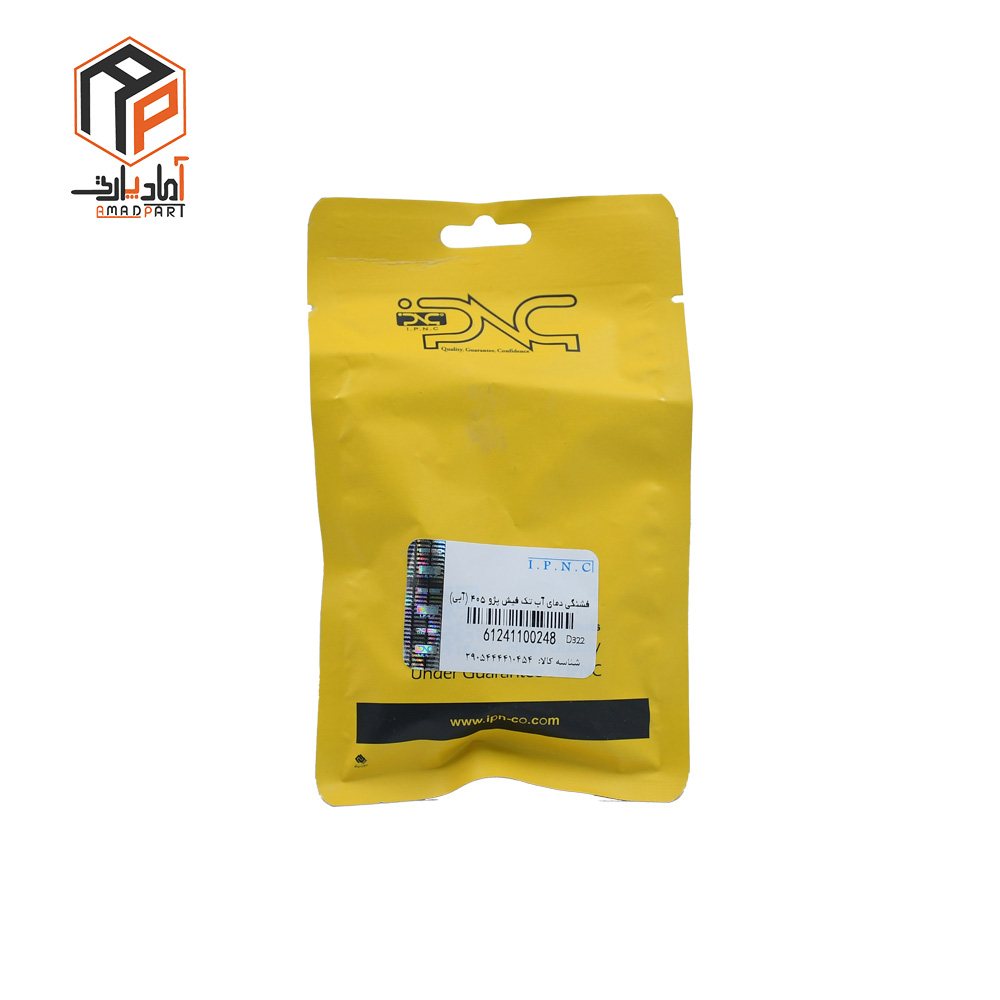

آماد پارت، به عنوان یکی از تخصصی‌ترین مراکز تهیه و توزیع قطعات الکترونیکی خودرو در شیراز، عرضه‌کننده‌ی جدیدترین نسل سنسور دمای آب با برندهای اصلی و مطرح روز نظیر ELPA (الپا) IPNC، RASTER (رستر) و … سایر برندهای معتبر داخلی و وارداتی است. این فروشگاه با سال‌ها تجربه در توزیع قطعات فنی برای خودروهای داخلی و خارجی، نیاز تمامی مالکان خودروهای ایرانی و وارداتی را پوشش می‌دهد.
