دیود دینام خودرو

دیود دینام چیست؟
یکی از اجزای حیاتی و کمتر دیده‌شده در سامانه شارژ خودرو به‌ویژه در سیستم دینام، دیود دینام است. دیود قطعه‌ای نیمه‌رسانا است که اجازه می‌دهد جریان فقط در یک جهت عبور کند. این قطعه درون رکتیفایر (یک‌سوساز) دینام نصب می‌شود و مسئولیت یک‌سوسازی جریان متناوب (AC) تولیدشده توسط دینام و تبدیل آن به جریان مستقیم (DC) مورد نیاز سیستم الکتریکی خودرو را بر عهده دارد. بدون وجود دیود، تجهیزات برقی خودرو نمی‌توانند به‌درستی تغذیه شوند و با نوسانات شدید و آسیب‌های احتمالی روبرو می‌شوند.

تکنولوژی ساخت دیود دینام
۱. مواد اولیه و ساختار
دیودهای دینام معمولاً از نیمه‌رساناهایی چون سیلیکون ساخته می‌شوند. برای کاربردهای خاص از ژرمانیوم و گالیم آرسنید هم استفاده می‌شود، اما رایج‌ترین ماده سیلیکون است. این مواد ضمن تحمل ولتاژ بالا، مقاومت خوبی در مقابل حرارت دارند.

۲. ساختار پایه
یک دیود از دو ناحیه موسوم به P-type و N-type ساخته می‌شود که بین آن‌ها گره‌ای به نام پیوند PN شکل می‌گیرد. این پیوند در حالت صحیح فقط اجازه عبور جریان در یک جهت را می‌دهد و از برگشت جریان جلوگیری می‌کند.

۳. تکنولوژی مونتاژ

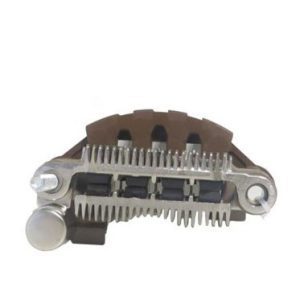

در دینام خودرو، دیودها به شکل پک‌های سه‌تایی یا شش‌تایی و معمولاً در ریجکتور (bridge rectifier یا جعبه یکسوساز) مونتاژ می‌شوند تا بتوانند سه فاز خروجی آرمیچر دینام را یکسو کنند.

در برخی خودروهای جدیدتر، از دیودهای SMD (سطح نصب یا Surface-Mount Device) استفاده می‌شود که ابعاد کوچکتر، راندمان حرارتی بالاتر و قابلیت تحمل جریان بیشتری دارند.

۴. تکنولوژی خنک‌سازی
در اکثر دینام‌ها، دیودها به‌واسطه نصب روی هیت‌سینک (گرماگیر آلومینیومی) خنک می‌شوند تا مانع داغ شدن بیش از حد و سوختن آن‌ها شوند.

کاربرد دیود دینام در خودرو
۱. یک‌سوسازی جریان
وظیفه اصلی دیود دینام یکسوسازی جریان متناوب تولیدی توسط استاتور دینام است تا تجهیزات برقی خودرو و باتری بتوانند از جریان مستقیم استفاده کنند.

۲. جلوگیری از بازگشت جریان
دیودها مانع بازگشت جریان از باتری به دینام یا تجهیزات دیگر می‌شوند، به‌خصوص زمانی که دینام خاموش است؛ این امر نقش موثری در حفاظت از استاتور و اجزای الکترونیکی دارد.

۳. کاهش نویز الکتریکی
دیودها به‌واسطه کنترل گذر جریان‌ها و جلوگیری از بازگشت موجی (Back-EMF)، به کاهش نویزهای الکترونیکی کمک می‌کنند و عملکرد تجهیزات برقی را پایدارتر می‌نمایند.

نحوه عملکرد دیود دینام
هنگامی که دینام خودرو دوار است، سیم‌پیچ استاتور در میدان مغناطیسی قرار می‌گیرد و جریان متناوب (AC) تولید می‌کند. اما باتری خودرو، لامپ‌ها، ECU و سایر اجزا برای عملکرد صحیح به جریان مستقیم (DC) نیاز دارند.

در اینجا دیودهای دینام وارد عمل می‌شوند:

در هر نیم‌چرخه مثبت و منفی جریان، تنها دیودهای خاصی اجازه عبور جریان را می‌دهند.
از طریق آرایش پل یکسوساز، دیودها مسیر جریان متناوب را طوری هدایت می‌کنند که خروجی آن فقط مثبت بوده و شکل رمپ DC را داشته باشد.
دیودهای موجود، از برگشت جریان (حتی در نوسانات لحظه‌ای) جلوگیری می‌کنند و به نوعی مانند سوپاپ الکتریکی عمل می‌کنند.
تفاوت دیود دینام در کلاس‌های مختلف خودرو (سبک، نیمه سنگین، سنگین)
۱. خودروهای سواری
ظرفیت دیود: بین ۳۵ تا ۵۵ آمپر؛ کافی برای ۱۲ ولت و بار مصرف پایین‌تر
تعداد دیود: معمولاً ۶ الی ۸ عدد
ابعاد: کوچک‌تر و جمع‌وجور
سیستم خنک‌کاری: غالباً با هیت‌سینک آلومینیومی
۲. خودروهای نیمه‌سنگین (وانت، مینی‌بوس، کامیونت)
ظرفیت دیود: ۵۵ تا ۹۰ آمپر، مناسب برای دینام قوی‌تر و بار مصرف بالاتر
تعداد دیود: گاهاً تا ۱۲ عدد
ابعاد: بزرگ‌تر با حجم گرمایی بالاتر
سیستم خنک‌کننده: هیت‌سینک قوی‌تر و گاهی تهویه اختصاصی دینام
۳. خودروهای سنگین (کامیون، اتوبوس، ماشین‌آلات راهسازی)
ظرفیت دیود: ۹۰ تا ۱۵۰ آمپر و بالاتر؛ ولتاژ معمولاً ۲۴ ولت
تعداد دیود: بیشتر (۱۲ الی ۱۸ عدد)
ابعاد: دیودها با قابلیت تحمل حرارتی و جریان بسیار بالا
سیستم خنک‌کاری: علاوه بر هیت‌سینک، برخی مدل‌ها سیستم خنک‌کاری هوا/روغن دارند.
نتیجه:
هر چه کلاس خودرو سنگین‌تر باشد، ظرفیت، تعداد و فناوری استفاده‌شده در دیود دینام هم رده‌بالاتر و مقاوم‌تر می‌شود که منطبق با حجم بار الکتریکی و کارکرد خودرو است.

دلایل عمده خرابی دیود دینام
۱. گرمای بیش از حد:

در صورت بالا رفتن بیش از حد دمای دینام یا اختلال در خنک‌کاری، دیودها آسیب می‌بینند و بخش PN دچار سوختگی می‌شود.

۲. اضافه‌بار الکتریکی:

نصب لوازم برقی غیر استاندارد (سیستم صوتی، مه‌شکن، تجهیزات جانبی سنگین)، دینام و دیودها را دچار اضافه‌بار و سوختگی می‌کند.

۳. نوسان ولتاژ یا اتصال کوتاه:

وجود اتصال کوتاه در مدار دینام یا استارت و باتری، باعث عبور جریان شدید و لحظه‌ای می‌شود که در نهایت دیودها را از مدار خارج می‌کند.

۴. معیوب بودن باتری:

در صورت فرسودگی باتری و جذب جریان بیش از حد، فشار مضاعف روی دیود ایجاد می‌شود.

۵. ورود آب و گرد و خاک:

نفوذ رطوبت یا گرد و خاک به محفظه دینام و رکتیفایر، باعث اتصال کوتاه و آسیب دیودها می‌شود.

۶. عمر طبیعی:

مانند هر قطعه الکترونیکی، دیودها نیز عمر معینی دارند و با استمرار کارکرد، خصوصیات نیمه‌رسانایی خود را تا حدودی از دست می‌دهند.

علائم خرابی دیود دینام
۱. کاهش ولتاژ شارژ باتری:

اگر ولتاژ شارژ دینام پایین‌تر از حد استاندارد بیاید (کمتر از ۱۳ ولت در خودروهای ۱۲ ولتی)، نشانه نیم‌سوخته بودن یک یا چند دیود است.

۲. خاموش شدن لامپ دینام یا روشن شدن چراغ اخطار:

روشن ماندن چراغ باتری روی داشبورد در حین کار ماشین نشانه خرابی دینام یا دیودهای آن است.

۳. تخلیه سریع باتری:

بازگشت جریان (“Backflow current”) در صورت معیوب بودن دیود، منجر به دشارژ شدن سریع باتری می‌شود، حتی در زمان خاموش بودن خودرو.

۴. شنیدن صدای نویز و سوت از سیستم صوتی یا ECU:

پخش صدای پارازیت در سیستم‌ صوتی یا نقص عملکرد یونیت‌ها به دلیل عدم یکسوسازی کامل و وجود نویز است.

۵. گرمای زیاد هیت‌سینک یا بوی سوختگی:

افزایش محسوس دمای بدنه دینام یا حس بوی سوختگی خاص، می‌تواند نشانه آسیب در دیودها باشد.

زمان و شرایط تعویض دیود دینام
۱. سرویس‌های دوره‌ای
در شرایط عادی و کارکرد استاندارد، دیودهای دینام سال‌های زیادی عمر می‌کنند (گاهی تا ۸-۱۰ سال)، اما توصیه می‌شود که هر ۵۰-۶۰ هزار کیلومتر دینام توسط متخصص کنترل شود (به ویژه برای خودروهای کارکرد بالا و تجاری).

۲. تعویض فوری
در صورت مشاهده علائم خرابی بالا، یا وقتی دینام به شارژ استاندارد نمی‌رسد و یا تخلیه باتری بی‌دلیل رخ می‌دهد باید دیودها توسط متخصص تست و تعویض شوند. بی‌توجهی می‌تواند باعث سوختن استاتور، مدار شارژ و در نهایت هزینه سنگین‌تر شود.

۳. شرایط خاص
در خودروهای سنگین یا مسافربری با مصرف الکتریکی بالا، سرویس فصلی دینام و تعویض پیشگیرانه دیودها توصیه می‌شود.

تفاوت عمده دیود دینام در کلاس‌های مختلف چیست؟
ظرفیت (آمپر قابل تحمل):
در خودروهای سواری با جریان پایین (تا ۵۰ آمپر)، ولی در کامیون‌ها و اتوبوس‌ها تا ۱۵۰ آمپر دیود لازم است.

ولتاژ کاری:
سواری و وانت عمدتاً ۱۲ ولت، اما سنگین‌ها اکثراً ۲۴ ولت.

تعداد دیود:
هرچه توان دینام بیشتر باشد تعداد دیودها برای عملکرد موازی بیشتر می‌شود.

سیستم خنک‌کاری:
در کلاس‌های پایین فقط هیت‌سینک، اما برای خودروهای سنگین تهویه فعال و حتی روغن‌کاری هم به‌کار می‌رود.

ابعاد:
دیود دینام سنگین‌تر بزرگ‌تر و مقاوم‌تر است.

جمع‌بندی
دیود دینام قطعه‌ای کلیدی برای سلامت سیستم شارژ و ایمنی برق‌رسانی خودرو است. این قطعه با بهره‌گیری از تکنولوژی نیمه‌رسانا، جریان تولیدی دینام را به جریان قابل استفاده‌ مستقیم بدل کرده و از آسیب به باتری و تجهیزات جلوگیری می‌کند. در خودروهای مختلف بسته به نوع کاربری و بار مصرفی، تنوع ظرفیت و تکنولوژی وجود دارد. بی‌توجهی به نشانه‌های خرابی و سرویس منظم دینام، می‌تواند منجر به آسیب‌های مالی و فنی سنگین‌تری برای خودرو شود. انتخاب صحیح دیود، نگهداری اصولی و تعویض به موقع، ضامن کارکرد مطمئن و ایمنی خودرو شما خواهد بود.

قطعه دیود دینام به عنوان یکی از اجزای حیاتی در سیستم برق خودرو، نقش کلیدی در سلامت باتری و عملکرد صحیح تجهیزات برقی ایفا می‌کند؛ به همین دلیل انتخاب و تهیه دیود دینام اصلی و مطمئن برای هر مالک یا تعمیرکار خودرو اهمیت ویژه‌ای دارد. آماد پارت به عنوان یکی از معتبرترین تامین‌کنندگان قطعات یدکی خودرو در شیراز و جنوب کشور، سال‌هاست که در حوزه تامین و پخش دیود دینام برای انواع خودروهای سواری، وانت، نیمه سنگین و سنگین فعالیت می‌کند و توانسته اعتماد مشتریان و تعمیرکاران حرفه‌ای را به دست آورد.

آماد پارت با درک دقیق از اهمیت کیفیت و سلامت سیستم شارژ خودرو، عرضه‌کننده مجموعه‌ای کامل و متنوع از دیود دینام با برندهای مطرح و شناخته‌شده‌ای همچون ایسکرا (ISKRA)، دیاکو، کروز، MWH و عظام است. این برندها با استفاده از تکنولوژی روز دنیا و مواد اولیه مرغوب، دیودهایی با دوام، راندمان بالا و مقاومت حرارتی منحصر به فرد تولید می‌کنند که اطمینان خاطر را برای تعمیرکاران و مصرف‌کنندگان نهایی به همراه دارد.

در آماد پارت، برای خودروهای رایج بازار ایران مانند پراید، تیبا، پژو ۴۰۵ و ۲۰۶، سمند، دنا، پارس، ساینا، کوییک، رانا، پیکان، وانت و حتی خودروهای نیمه‌سنگین و سنگین، همواره امکان تأمین دیود دینام اصلی مطابق با نوع و کلاس خودرو وجود دارد. تمامی قطعات ارائه شده در این مجموعه دارای هولوگرام اصالت، بسته‌بندی اورجینال، و ضمانت سلامت فنی هستند تا کاربران از خرید و استفاده قطعات تقلبی یا بی‌کیفیت در امان بمانند.

آماد پارت علاوه بر تامین مستقیم کالا، خدمات مشاوره فنی برای انتخاب صحیح دیود مناسب، استعلام سریع قیمت، ارسال فوری به تمام نقاط شیراز و شهرستان‌های اطراف، هماهنگی با تعمیرگاه‌های مجاز و ارائه فاکتور رسمی را نیز در دستور کار قرار داده تا مشتریان در هر نقطه و با هر نیاز فنی، تجربه خرید بدون دغدغه را تجربه کنند.

تیم تخصصی این فروشگاه با پیگیری مستمر تکنولوژی‌های جدید تولید و آموزش‌های به‌روز، قطعات اصلی با استانداردهای خودروسازان بزرگ را شناسایی نموده و به شبکه مشتریان عرضه می‌کند. آماد پارت همواره تاکید دارد که استفاده از دیود دینام اصلی و مورد تایید خودروساز، نقش بسزایی در سلامت باقی مانده اجزای دینام، افزایش عمر باتری، کاهش هزینه‌های تعمیرات آتی و جلوگیری از بروز مشکلات برقی دارد.

اگر به دنبال خرید دیود دینام اصل با قیمت رقابتی، مشاوره تخصصی و ارسال سریع برای انواع خودروهای ایرانی و خارجی هستید، آماد پارت به واسطه همکاری با برندهایی همچون ایسکرا، دیاکو، کروز، MWH، عظام و … مرجع مطمئن شما در شیراز و سراسر جنوب کشور است. رضایت بالای مشتریان و تعمیرکاران حرفه‌ای، تاییدی بر تعهد و تخصص آماد پارت در حوزه قطعات یدکی خودرو بوده و این مسیر را قدرتمندتر از همیشه ادامه خواهد داد.
