خیلی از رانندهها وقتی برای اولین بار میخواهند آب رادیاتور اضافه کنند یا نگران داغ کردن خودرو میشوند، کاپوت را باز میکنند و نمیدانند دقیقاً باید دنبال چه قطعهای بگردند. زیر کاپوت پر از لوله، شلنگ و قطعات فلزی است و پیدا کردن رادیاتور بین این همه بخش، برای کسی که آشنایی زیادی با موتور خودرو ندارد، ممکن است برای بار اول چالش داشته باشد.
این سردرگمی طبیعی است، چون رادیاتور در کنار چند قطعه دیگر دارای درب است. اما دانستن اینکه رادیاتور دقیقاً کجاست، چه وظیفهای دارد و چطور ممکن است خراب شود، به شما کمک میکند هم در زمان اضطراری بهتر عمل کنید و هم متوجه شوید چه زمانی باید سراغ بررسی یا تعویض آن بروید.
اگر بعد از خواندن این راهنما به فکر بررسی یا تهیه قطعات مرتبط با سیستم خنککننده موتور افتادید، میتوانید محصولات این حوزه را در آماد پارت هم مشاهده کنید تا گزینه مناسب خودروی خود را پیدا کنید.

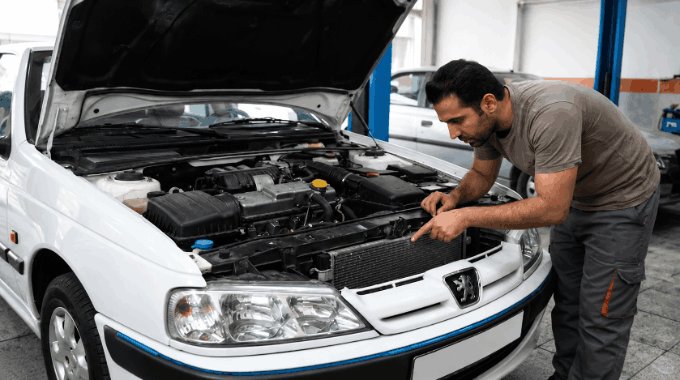

رادیاتور ماشین چیست؟
رادیاتور آب موتور یکی از اصلیترین قطعات سیستم خنککننده خودرو است که وظیفهاش دفع گرمای اضافه موتور به بیرون است. موتور خودرو هنگام کار حرارت زیادی تولید میکند و اگر این گرما بهدرستی دفع نشود، خطر داغ کردن موتور و آسیب جدی به آن وجود دارد.
رادیاتور از یک شبکه لولههای نازک و پرههای فلزی تشکیل شده که سطح تماس زیادی با هوا دارند. مایع خنککننده که از داخل موتور عبور کرده و گرم شده، وارد این لولهها میشود، هوا از لابهلای پرهها عبور میکند و گرما را جذب میکند، سپس مایع خنکشده دوباره به موتور برمیگردد.
نکتهای که شاید کمتر کسی بداند این است که رادیاتور فقط برای خنک کردن موتور نیست؛ بعضی خودروها رادیاتور جداگانهای هم برای روغن گیربکس دارند که به آن Oil Cooler میگویند و کارکردی مشابه اما مستقل از رادیاتور اصلی آب دارد.
رادیاتور ماشین کجاست؟

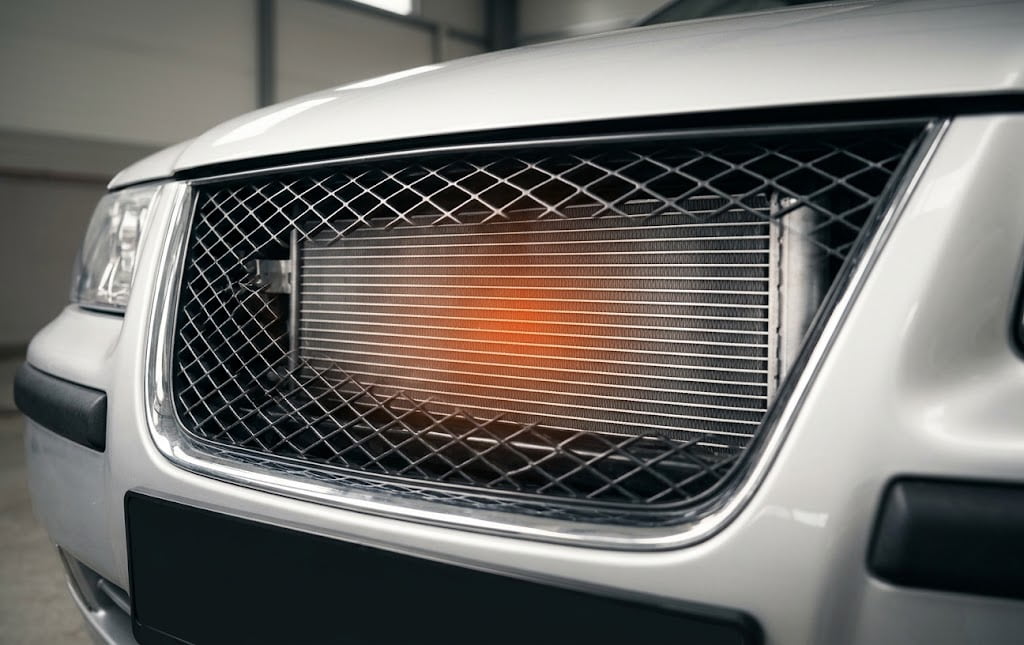

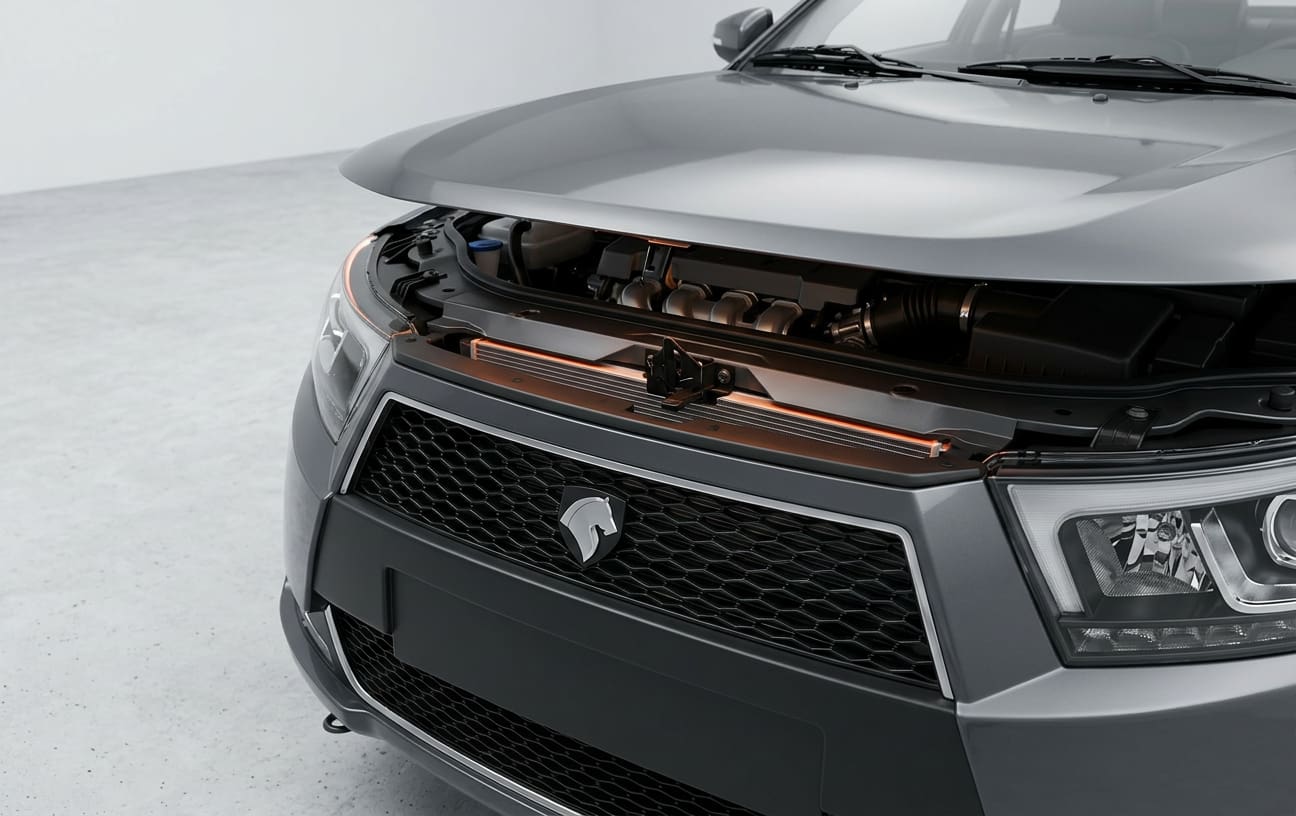

رادیاتور در اکثر خودروها درست پشت جلو پنجره خودرو و جلوی موتور قرار دارد، یعنی نزدیکترین قطعه بزرگ فلزی به سپر جلو که وقتی کاپوت را باز میکنید، در قسمت جلویی موتورخانه دیده میشود.
دلیل این چیدمان ساده است: رادیاتور برای خنک شدن به جریان هوای مستقیم نیاز دارد، به همین دلیل نزدیکترین نقطه به هوای بیرون یعنی جلوی خودرو برایش انتخاب میشود. اگر جلو پنجره را باز کنید یا از پشت سپر جلو نگاه کنید، معمولاً میتوانید قاب نگهدارنده رادیاتور را ببینید.
نکته مهم اینجاست که رادیاتور تنها قطعه در این ناحیه نیست. کندانسور کولر معمولاً جلوتر از رادیاتور و فن رادیاتور پشت آن قرار میگیرد؛ یعنی ترتیب معمول از جلو به عقب اینطور است: فن، سینی فن، کندانسور کولر و در نهایت رادیاتور آب.
وظیفه رادیاتور چیست؟
وظیفه اصلی رادیاتور، خنک نگه داشتن موتور در محدوده دمای استاندارد است. موتور خودرو در دمای بسیار بالا کار میکند و بدون یک سیستم خنککننده کارآمد، اجزای داخلی آن مثل واشر سرسیلندر یا پیستونها بهسرعت آسیب میبینند.
مایع خنککننده به کمک پمپ آب در مسیر مشخصی بین موتور و رادیاتور در گردش است. ترموستات هم مثل یک دریچه هوشمند عمل میکند و تا وقتی موتور به دمای کاری نرسیده، مسیر رادیاتور را میبندد تا موتور سریعتر گرم شود؛ بعد از رسیدن به دمای مناسب، مسیر رادیاتور باز میشود.
جالب است بدانید رادیاتور بخاری هم بخشی از همین سیستم خنککننده است، با این تفاوت که بهجای دفع گرما به بیرون، گرمای مایع خنککننده را برای گرم کردن کابین در فصل سرما استفاده میکند.
به همین دلیل اگر روزی بخاری خودرو گرم نکند، لزوماً مشکل از رادیاتور اصلی نیست و ممکن است لازم باشد رادیاتور بخاری یا مسیر مایع آن را جداگانه بررسی کنید؛ برای این موارد میتوانید با راهنمایی متخصصان آماد پارت قطعه مناسب را خریداری کنید.
رادیاتور چند جزء دارد؟
رادیاتور از چند بخش اصلی تشکیل شده که هر کدام نقش مشخصی دارند. شبکه لولهها و پرههای رادیاتور بخش اصلی هستند که مسئول تبادل حرارت با هوا محسوب میشوند.
| جزء رادیاتور | وظیفه | اهمیت در سیستم خنککننده |
|---|---|---|
| لولههای رادیاتور | عبور مایع خنککننده گرم و انتقال حرارت | بخش اصلی گردش و تبادل حرارت |
| پرههای رادیاتور | انتقال گرمای مایع به جریان هوا | افزایش سطح تماس با هوا و بهبود خنککاری |
| درب رادیاتور | کنترل فشار داخل سیستم خنککننده | جلوگیری از افزایش یا کاهش غیرطبیعی فشار |
| مخزن انبساط | دریافت مایع اضافی هنگام افزایش دما | تنظیم سطح مایع خنککننده |
| لولههای ورودی و خروجی | انتقال مایع بین موتور و رادیاتور | برقراری گردش مایع خنککننده |
| واشر و اتصالات | آببندی محل اتصال قطعات | جلوگیری از نشتی مایع خنککننده |
درب رادیاتور (Radiator Cap) قطعهای است که روی مخزن اصلی قرار میگیرد و فشار داخل سیستم را کنترل میکند؛ همین قطعه معمولاً محلی است که آب رادیاتور از آن اضافه میشود. مخزن آب اضافه (Overflow Tank) هم کنار رادیاتور قرار دارد و مایع اضافهشده هنگام گرم شدن را در خود نگه میدارد.
لولههای ورودی و خروجی رادیاتور، مسیر رفت و برگشت مایع بین موتور و رادیاتور را تشکیل میدهند و واشر رادیاتور هم در محل اتصال قطعات مختلف از نشتی مایع جلوگیری میکند.
رادیاتور چطور خراب میشود؟
یکی از رایجترین دلایل خرابی رادیاتور، گرفتگی پرهها بهدلیل تجمع گرد و غبار، حشرات یا رسوب است که جریان هوا را کاهش میدهد و کارایی خنککنندگی را پایین میآورد.
نشتی از لولهها یا محل اتصال واشرها هم یکی دیگر از مشکلات شایع است؛ این نشتی میتواند بهمرور باعث کاهش سطح مایع خنککننده و در نهایت داغ کردن موتور شود. زنگزدگی داخلی رادیاتور در خودروهای قدیمیتر یا در صورت استفاده طولانیمدت از آب معمولی بهجای مایع خنککننده استاندارد هم شایع است.
خرابی ترموستات یا پمپ آب، هرچند مستقیماً بخشی از خود رادیاتور نیست، اما روی عملکرد کل سیستم خنککننده تاثیر میگذارد و گاهی اشتباهاً بهعنوان خرابی رادیاتور تشخیص داده میشود.

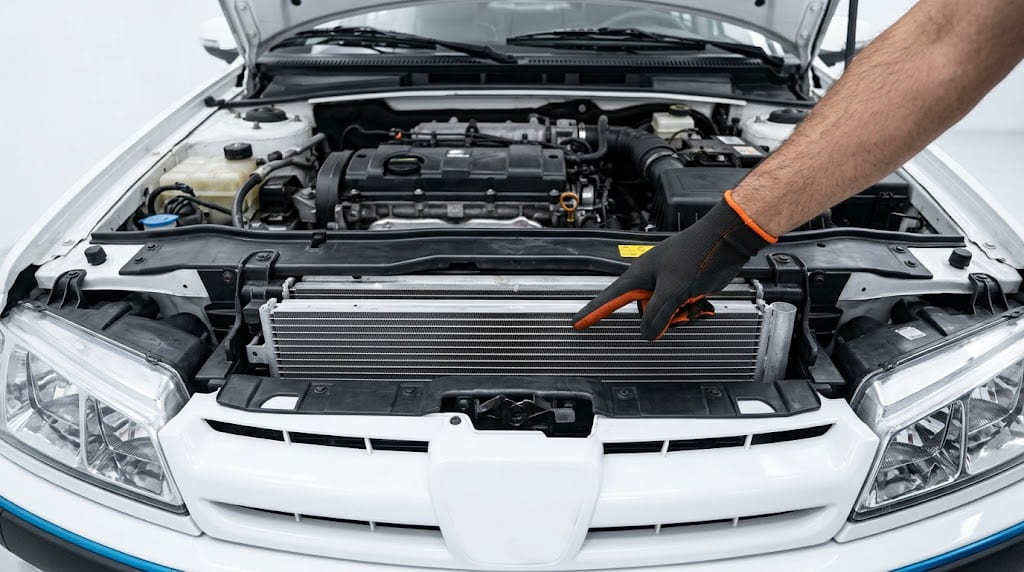

نکات مهم قبل از بررسی یا تعویض رادیاتور
یک اشتباه رایج این است که بهمحض دیدن نشانه داغ کردن خودرو، بدون بررسی دقیق، رادیاتور را عامل اصلی میدانند، در حالیکه ممکن است مشکل از ترموستات، پمپ آب یا حتی فن رادیاتور باشد. تشخیص دقیق قبل از خرید قطعه، از هزینه اضافه جلوگیری میکند.
نکته دیگر توجه به تفاوت رادیاتور و کندانسور کولر است؛ این دو قطعه از نظر ظاهری شبیه هم هستند اما عملکرد کاملاً متفاوتی دارند، و اشتباه گرفتن آنها هنگام تشخیص مشکل میتواند باعث تعمیر یا تعویض قطعه اشتباه شود.
همچنین بهتر است هنگام تعویض رادیاتور، وضعیت شیلنگها و درب رادیاتور هم بررسی شود، چون یک درب معیوب میتواند فشار سیستم را بههم بزند و حتی با رادیاتور نو هم مشکل داغ کردن ادامه پیدا کند.
جمعبندی
رادیاتور ماشین یکی از قطعات کلیدی سیستم خنککننده است که جلوی موتور و پشت جلو پنجره قرار دارد و وظیفهاش دفع گرمای اضافه موتور برای جلوگیری از داغ کردن آن است. شناخت محل قرارگیری و اجزای اصلی رادیاتور، به شما کمک میکند در مواقع لازم سریعتر تشخیص بدهید مشکل از کجاست.
اگر با توجه به مدل خودروی خود به دنبال رادیاتور یا سایر قطعات سیستم خنککننده هستید، میتوانید محصولات موجود در آماد پارت را بررسی کنید و متناسب با نیاز خودتان تصمیم بگیرید.
سؤالات متداول
رادیاتور دقیقاً کجای خودرو قرار دارد؟
رادیاتور معمولاً پشت جلو پنجره و جلوی موتور، نزدیک سپر جلو قرار دارد. اگر کاپوت را باز کنید، در قسمت جلویی موتورخانه، پشت کندانسور کولر، قابل مشاهده است و معمولاً درب آن برای اضافه کردن مایع خنککننده در دسترس است.
تفاوت رادیاتور آب و رادیاتور کولر چیست؟
رادیاتور آب برای خنک کردن موتور استفاده میشود و مایع خنککننده در آن جریان دارد، اما کندانسور کولر بخشی از سیستم تهویه مطبوع است و گاز مبرد کولر را خنک میکند. این دو قطعه معمولاً کنار هم اما با عملکرد کاملاً متفاوت نصب میشوند.
علائم خرابی رادیاتور چیست؟
بالا رفتن دمای نشاندادهشده روی کیلومتر، کاهش سطح مایع خنککننده بدون دلیل مشخص، وجود لکه مایع سبز یا نارنجی زیر خودرو، و بخار از زیر کاپوت از علائم رایج مشکل در رادیاتور یا سیستم خنککننده هستند.
آیا میتوان بهجای مایع خنککننده از آب معمولی استفاده کرد؟
استفاده موقت از آب در شرایط اضطراری ممکن است، اما در درازمدت توصیه نمیشود چون آب معمولی میتواند باعث رسوب و زنگزدگی داخل رادیاتور شود. بهتر است در اولین فرصت از مایع خنککننده استاندارد استفاده شود.
فن رادیاتور چه ارتباطی با خنککنندگی رادیاتور دارد؟
فن رادیاتور هوای اضافی را از میان پرههای رادیاتور عبور میدهد، بهخصوص در سرعت پایین یا زمان توقف خودرو که جریان هوای طبیعی کافی نیست. اگر فن کار نکند، رادیاتور نمیتواند بهدرستی گرما را دفع کند و خطر داغ کردن موتور افزایش مییابد.
